HardtbergturmFertigstellung 2022Tag der Architektur 2023
-
Den Alltag und die Hektik vergessen und einfach mal abschalten. Den Blick auf 26,60 m schweifen lassen. Sich einen Überblick verschaffen über die Hänge des Taunus mit Feldberg und Altkönig sowie der Mainebene mit seinem Zentrum Frankfurt und Flughafen.Den Alltag und die Hektik vergessen und einfach mal abschalten. Den Blick auf 26,60 m schweifen lassen. Sich einen Überblick verschaffen über die Hänge des Taunus mit Feldberg und Altkönig sowie der Mainebene mit seinem Zentrum Frankfurt und Flughafen.
-
-
-
Der Hardtbergturm wird zusammen mit den Burgen Königstein, Kronberg und Falkenstein sowie dem Opelzoo eine herausragende Attraktion bilden und zu den ‚Big Five‘ des Vordertaunus gehören. Durch seinen ovalen Grundriss, die fünf Erkundungsebenen, den wechselnden zweiläufigen Treppen und der markanten Tragkonstruktion wird der Turm zu einem eigenen Erlebnisraum.Der Hardtbergturm wird zusammen mit den Burgen Königstein, Kronberg und Falkenstein sowie dem Opelzoo eine herausragende Attraktion bilden und zu den ‚Big Five‘ des Vordertaunus gehören. Durch seinen ovalen Grundriss, die fünf Erkundungsebenen, den wechselnden zweiläufigen Treppen und der markanten Tragkonstruktion wird der Turm zu einem eigenen Erlebnisraum.
-
-
Auf jeder Ebene werden in Abhängigkeit von der Höhe unterschiedliche Einblicke in die Vegetation und Fauna ermöglicht. Lehr- und Lerntafeln sollen über das Leben im Wald sowie die Umgebung informieren.Auf jeder Ebene werden in Abhängigkeit von der Höhe unterschiedliche Einblicke in die Vegetation und Fauna ermöglicht. Lehr- und Lerntafeln sollen über das Leben im Wald sowie die Umgebung informieren.
-
-
Zur Fotostrecke: Bau des HardtbergturmsZur Fotostrecke: Bau des Hardtbergturms -
-

-
Der Turm ruht auf einer elliptischen, gepflasterten Plattform mit Sitzpodesten und bindet damit an das Wegenetz an. Die diagonalen, über die oberste Plattform hinausragenden, illuminierten Stäbe setzen dem Turm eine weithin sichtbare Krone auf.Der Turm ruht auf einer elliptischen, gepflasterten Plattform mit Sitzpodesten und bindet damit an das Wegenetz an. Die diagonalen, über die oberste Plattform hinausragenden, illuminierten Stäbe setzen dem Turm eine weithin sichtbare Krone auf.
Kategorie: Projekte
Hardtbergturm im Bau
-
Fotostrecke: Bau des HardtbergturmsTimon Ott
-
-
Eine besondere Herausforderung stellte die Biegung der Randträger aus Stahl-Rechteck-Hohlprofilen dar. Zum Biegevorgang wurden die Profile mit Wasser unter 6 bar Druck verfüllt, um einen stabilisierenden Innendruck zu erzeugen, der ungewollten Verformungen entgegenwirkte.Eine besondere Herausforderung stellte die Biegung der Randträger aus Stahl-Rechteck-Hohlprofilen dar. Zum Biegevorgang wurden die Profile mit Wasser unter 6 bar Druck verfüllt, um einen stabilisierenden Innendruck zu erzeugen, der ungewollten Verformungen entgegenwirkte.
-
-
Das räumliche Tragwerk wurde aus einzelnen geraden Stäben, X-förmigen Kreuzungspunkten und Y-förmigen Fußpunkten gefertigt, die mittels Fußplatten mit der tragenden Bodenplatte verschraubt wurden. Die nicht sichtbare Verbindung der Stäbe unterhalb der Kreuzungspunkte erfolgte über in die Rohre eingeschweißte Kopfplatten. Oberhalb der Kreuzungspunkte wurden die Stahlrohre mit flächenbündigen Senkkopfschrauben mit den Innenrohren verschraubt und verklebt.Das räumliche Tragwerk wurde aus einzelnen geraden Stäben, X-förmigen Kreuzungspunkten und Y-förmigen Fußpunkten gefertigt, die mittels Fußplatten mit der tragenden Bodenplatte verschraubt wurden. Die nicht sichtbare Verbindung der Stäbe unterhalb der Kreuzungspunkte erfolgte über in die Rohre eingeschweißte Kopfplatten. Oberhalb der Kreuzungspunkte wurden die Stahlrohre mit flächenbündigen Senkkopfschrauben mit den Innenrohren verschraubt und verklebt.
-
-
Die tragenden Bauteile der Treppen wurden aus gelaserten und gebogenen Stahlblechen, die mit einem Flachstahlhandlauf stabilisiert sind, gefertigt. Über die seitlichen Konsolen der Treppenstufen mit ihren aussteifenden Rundrohren wurden diese nach dem Baukastenprinzip vor Ort miteinander verschraubt.Die tragenden Bauteile der Treppen wurden aus gelaserten und gebogenen Stahlblechen, die mit einem Flachstahlhandlauf stabilisiert sind, gefertigt. Über die seitlichen Konsolen der Treppenstufen mit ihren aussteifenden Rundrohren wurden diese nach dem Baukastenprinzip vor Ort miteinander verschraubt.
-
Hier geht es zum realisierten Projekt HardtbergturmHier geht es zum realisierten Projekt Hardtbergturm
Pavillon im Grünen
Haus der offenen Hilfen

Häuser am Park

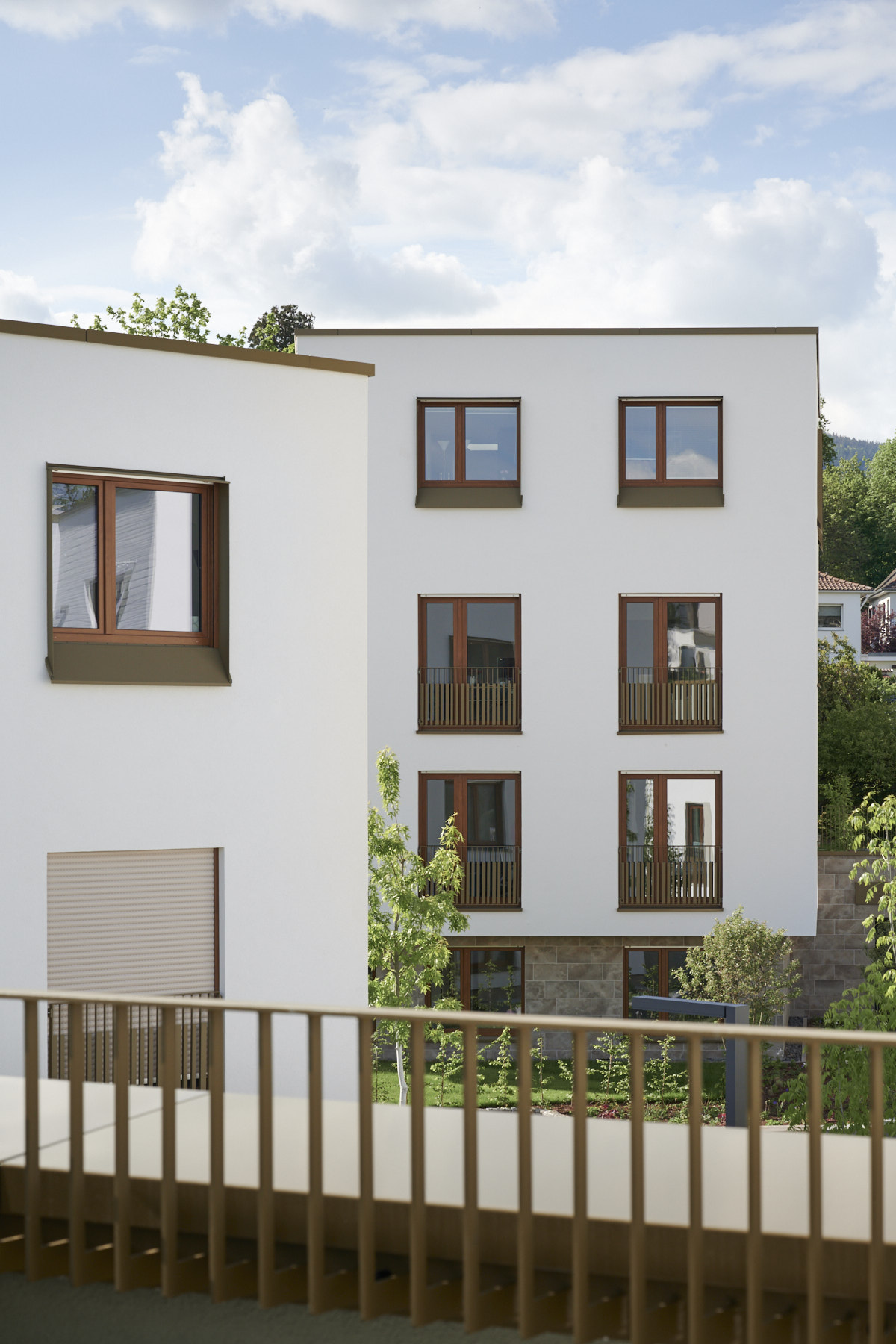

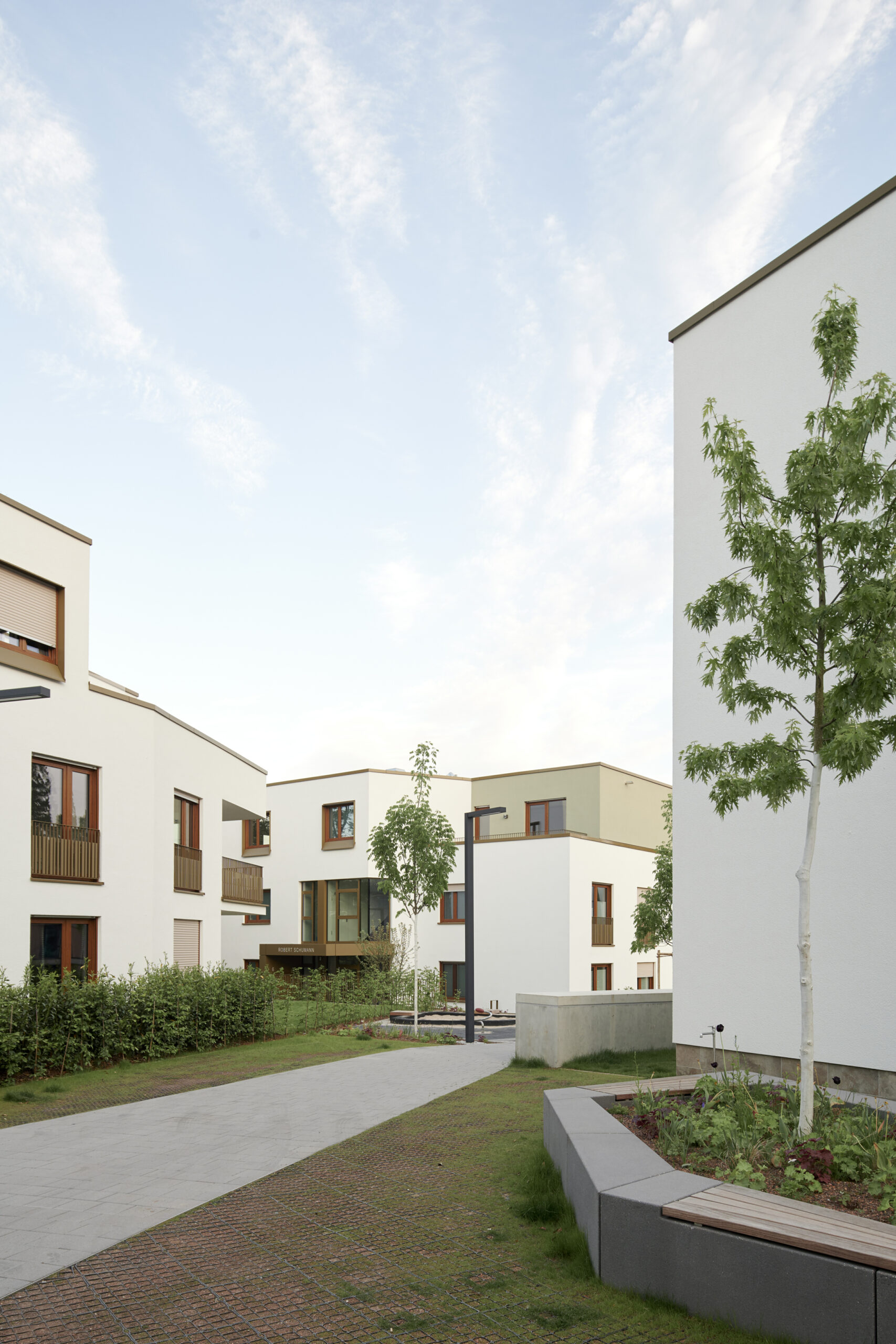

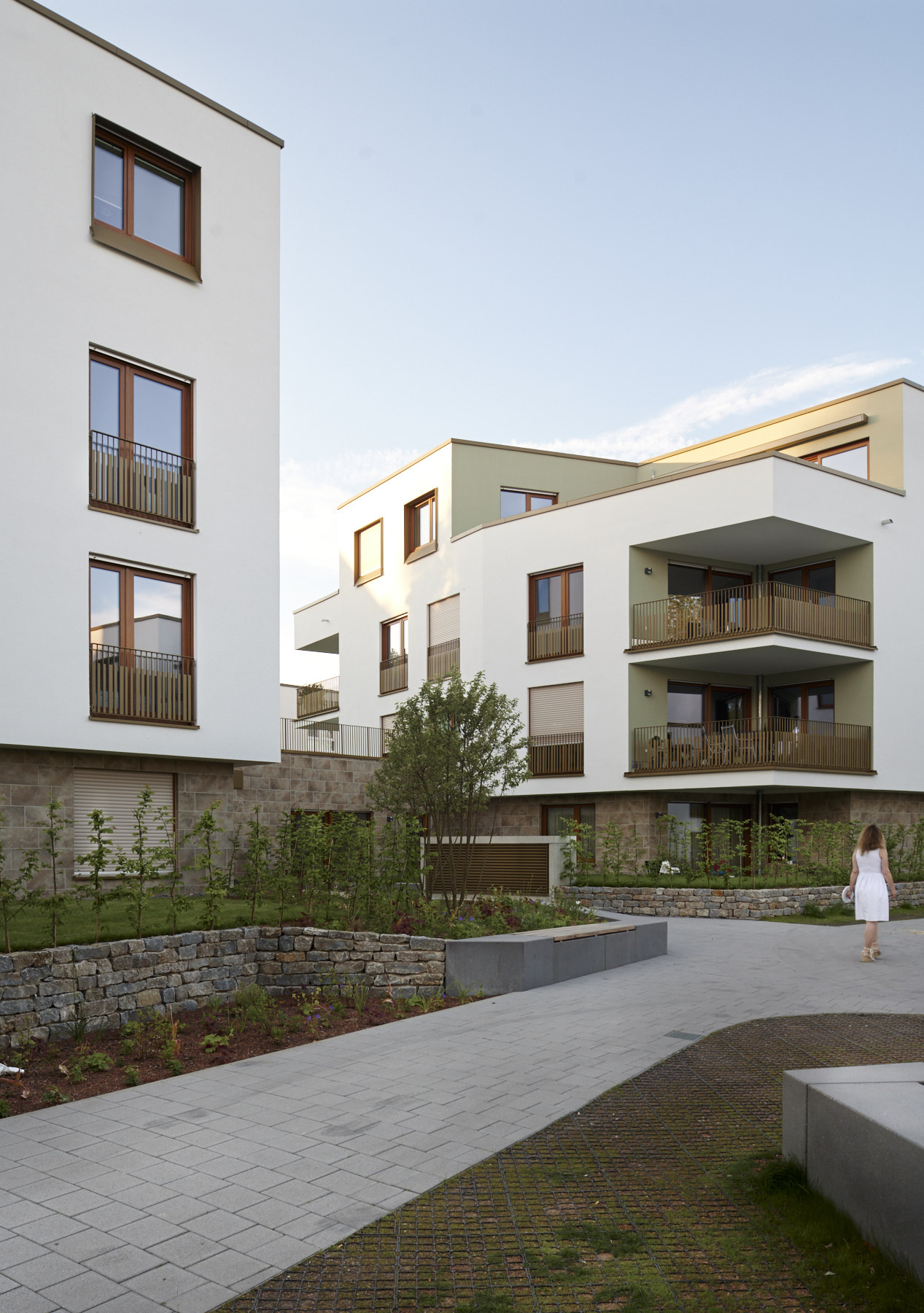

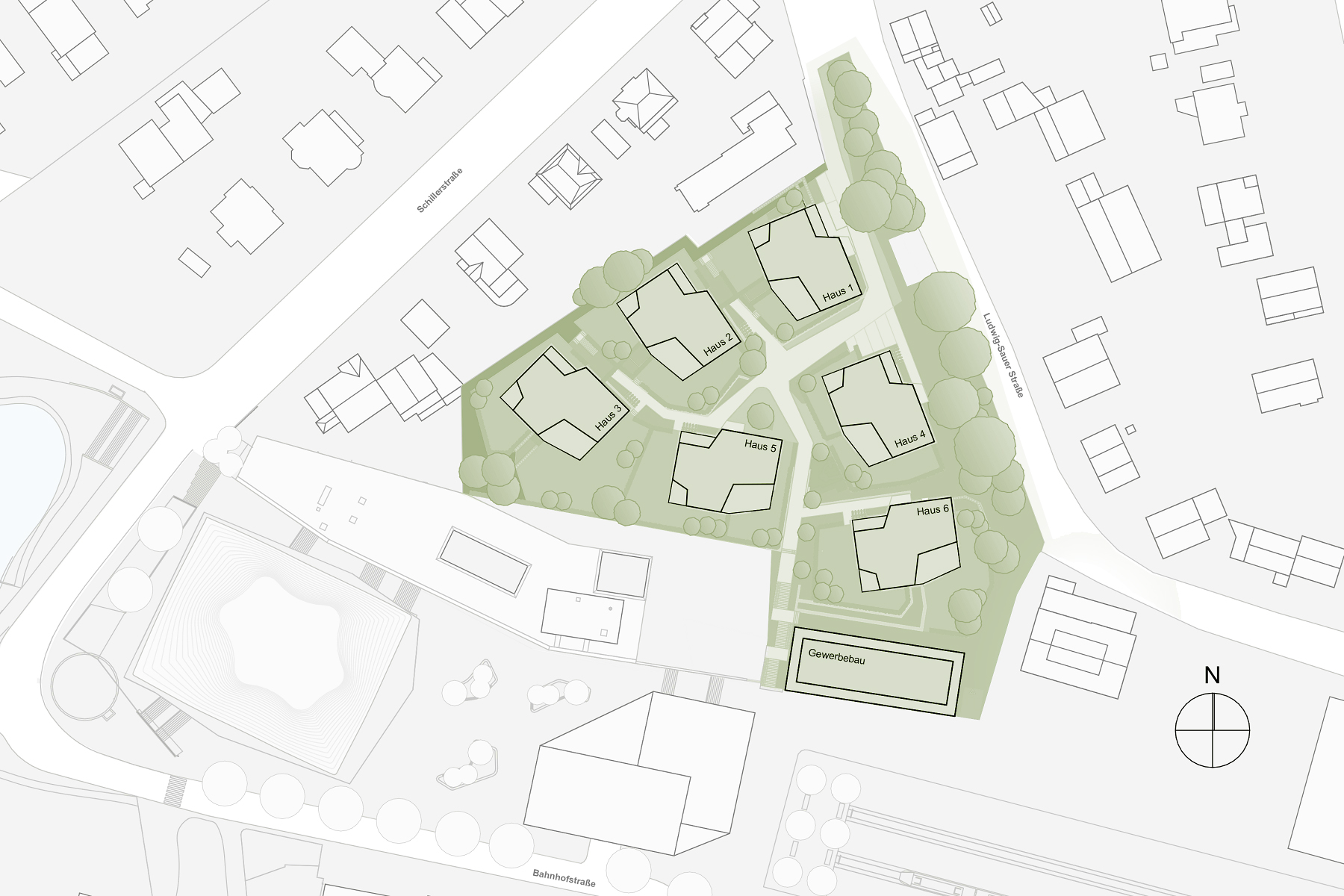

Schillergärten

Haus mit Burgblick

Grundschule Königstein

Haus mit Feldbergblick
-
Haus mit FeldbergblickFertigstellung 2020
-
Das Wohnhaus wird dreiseitig von einer Wand mit lediglich einem langen Fensterband im Obergeschoss, wie eine schützende Hand umschlossen, um sich mit einer Glasfassade in voller Höhe zum Taunuskamm mit dem Mittelpunkt des Feldberges zu öffnen. Der fantastische Blick wird durch Balkone und Terrassen gegliedert und mit einem mäandernden Fassadenband strukturiert.Das Wohnhaus wird dreiseitig von einer Wand mit lediglich einem langen Fensterband im Obergeschoss, wie eine schützende Hand umschlossen, um sich mit einer Glasfassade in voller Höhe zum Taunuskamm mit dem Mittelpunkt des Feldberges zu öffnen. Der fantastische Blick wird durch Balkone und Terrassen gegliedert und mit einem mäandernden Fassadenband strukturiert.
-
Die Garage wird über einen Terrassenbaukörper mittels einer holzverschalten Wandscheibe funktional und gestalterisch bis in den Wohnraum verbunden. Die Rundung der Ecken, vor allem am Wohnhaus, verdeutlicht die Drehung des Wohnhauses in die Blickachse zum Feldberg, der parallel zu den Höhenlinien verläuft.Die Garage wird über einen Terrassenbaukörper mittels einer holzverschalten Wandscheibe funktional und gestalterisch bis in den Wohnraum verbunden. Die Rundung der Ecken, vor allem am Wohnhaus, verdeutlicht die Drehung des Wohnhauses in die Blickachse zum Feldberg, der parallel zu den Höhenlinien verläuft.
-
Die Gebäudeteile ruhen auf einem Sockel, der den vorhandenen Geländesprung abfängt und einen ebenerdigen Garten ermöglicht. Die Verklinkerung verleiht dem Geschoss die nötige Präsenz und Erdverbundenheit.Die Gebäudeteile ruhen auf einem Sockel, der den vorhandenen Geländesprung abfängt und einen ebenerdigen Garten ermöglicht. Die Verklinkerung verleiht dem Geschoss die nötige Präsenz und Erdverbundenheit.
-
Alle Einbauten erweisen dem Blick und den Rundungen ihre Reminiszenz und sind funktional bis ins letzte Detail durchdacht.Alle Einbauten erweisen dem Blick und den Rundungen ihre Reminiszenz und sind funktional bis ins letzte Detail durchdacht.
-

Bürgerhaus Steinbach
-
Bürgerhaus SteinbachFertigstellung 2017Tag der Architektur 2018
-
Am 08.02.2013 wurde das Bürgerhaus Steinbach durch einen Brand größtenteils zerstört. Der Wiederaufbau in seinen engen, teilweise von einem Wohnhochhaus überbauten Grenzen, stellte eine besondere genehmigungsrechtliche und technische Herausforderung dar. Zusätzlich waren umfangreiche Klärungen mit den Versicherungen und den öffentlichen Fördergebern erforderlich.Am 08.02.2013 wurde das Bürgerhaus Steinbach durch einen Brand größtenteils zerstört. Der Wiederaufbau in seinen engen, teilweise von einem Wohnhochhaus überbauten Grenzen, stellte eine besondere genehmigungsrechtliche und technische Herausforderung dar. Zusätzlich waren umfangreiche Klärungen mit den Versicherungen und den öffentlichen Fördergebern erforderlich.
-

-
Nach dem Teilabbruch des Saals mit Bühne, sowie dem alten Holzdach wurde auf der alten Substanz aus den 60er Jahren wieder aufgebaut und die verbliebenen Reste mit dem in den 80er Jahren angebauten Kopfbau saniert. Nach vielen Studien wurde die Gebäudestruktur umfangreich überarbeitet und zu einem Haus für die Vereine von Steinbach umgewidmet.Nach dem Teilabbruch des Saals mit Bühne, sowie dem alten Holzdach wurde auf der alten Substanz aus den 60er Jahren wieder aufgebaut und die verbliebenen Reste mit dem in den 80er Jahren angebauten Kopfbau saniert. Nach vielen Studien wurde die Gebäudestruktur umfangreich überarbeitet und zu einem Haus für die Vereine von Steinbach umgewidmet.
-
Gezielte Eingriffe: ein neuer Eingang, die barrierefreie Nutzung, eine Teilbarkeit des Saals, die Einrichtung von Archivräumen, der Bau von einer Küche, zwei Thekenanlagen und neuen Toilettenanlagen führen zu einer zeitgemäßen Nutzung, die von den Steinbacher Bürgern gerne angenommen worden ist.Gezielte Eingriffe: ein neuer Eingang, die barrierefreie Nutzung, eine Teilbarkeit des Saals, die Einrichtung von Archivräumen, der Bau von einer Küche, zwei Thekenanlagen und neuen Toilettenanlagen führen zu einer zeitgemäßen Nutzung, die von den Steinbacher Bürgern gerne angenommen worden ist.
-
Im Zuge der Überplanung der Freianlagen wurde das Bürgerhaus wieder zum Zentrum in der neu erstarkten Mitte Steinbachs, die zeitgleich mit dem Wiederaufbau des Bürgerhauses errichtet wurde.Im Zuge der Überplanung der Freianlagen wurde das Bürgerhaus wieder zum Zentrum in der neu erstarkten Mitte Steinbachs, die zeitgleich mit dem Wiederaufbau des Bürgerhauses errichtet wurde.
-
