Hardtbergturm im Bau

Hardtbergturm Montage
  • Fotostrecke: Bau des Hardtbergturms
    Timon Ott

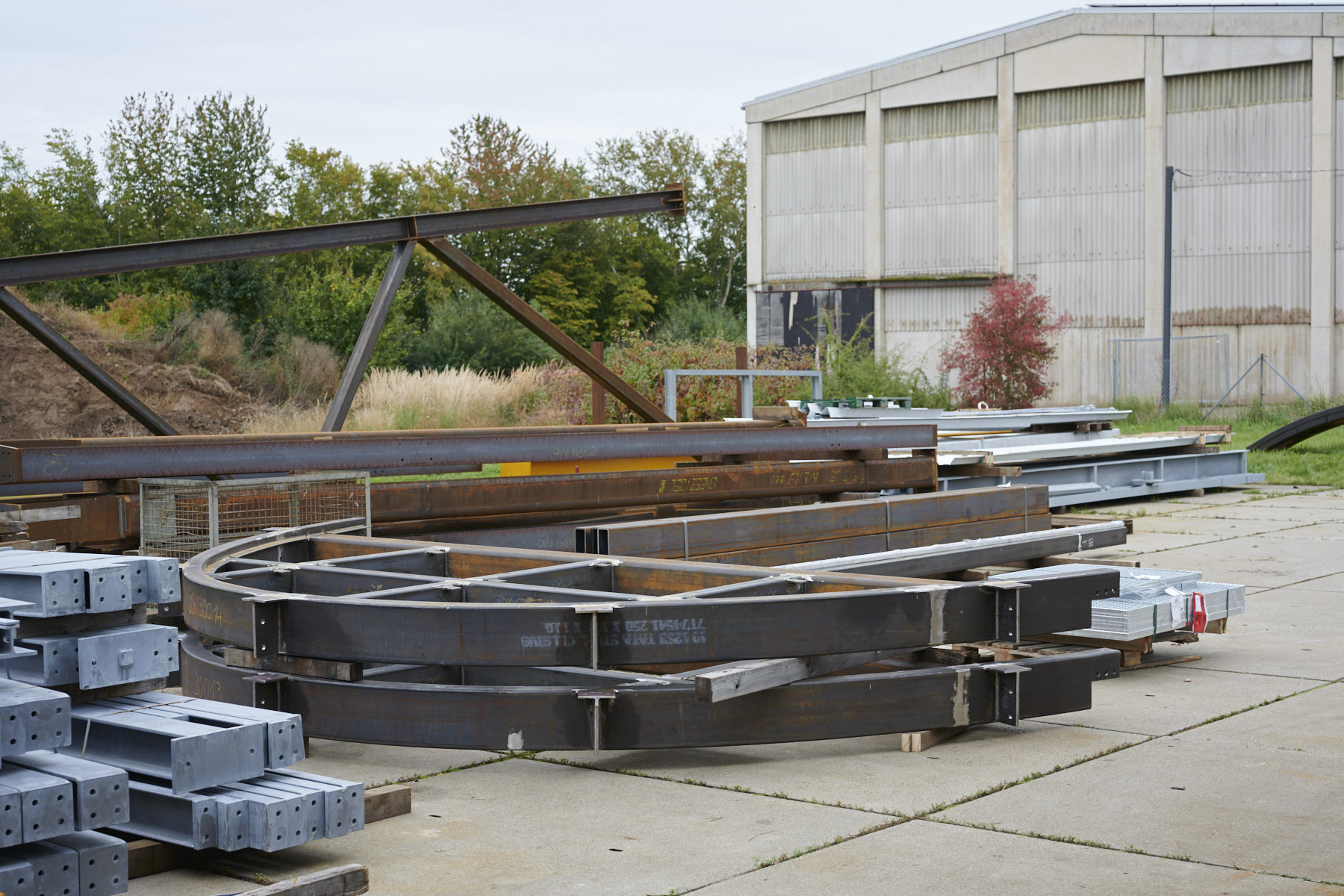

  • Eine besondere Herausforderung stellte die Biegung der Randträger aus Stahl-Rechteck-Hohlprofilen dar. Zum Biegevorgang wurden die Profile mit Wasser unter 6 bar Druck verfüllt, um einen stabilisierenden Innendruck zu erzeugen, der ungewollten Verformungen entgegenwirkte.

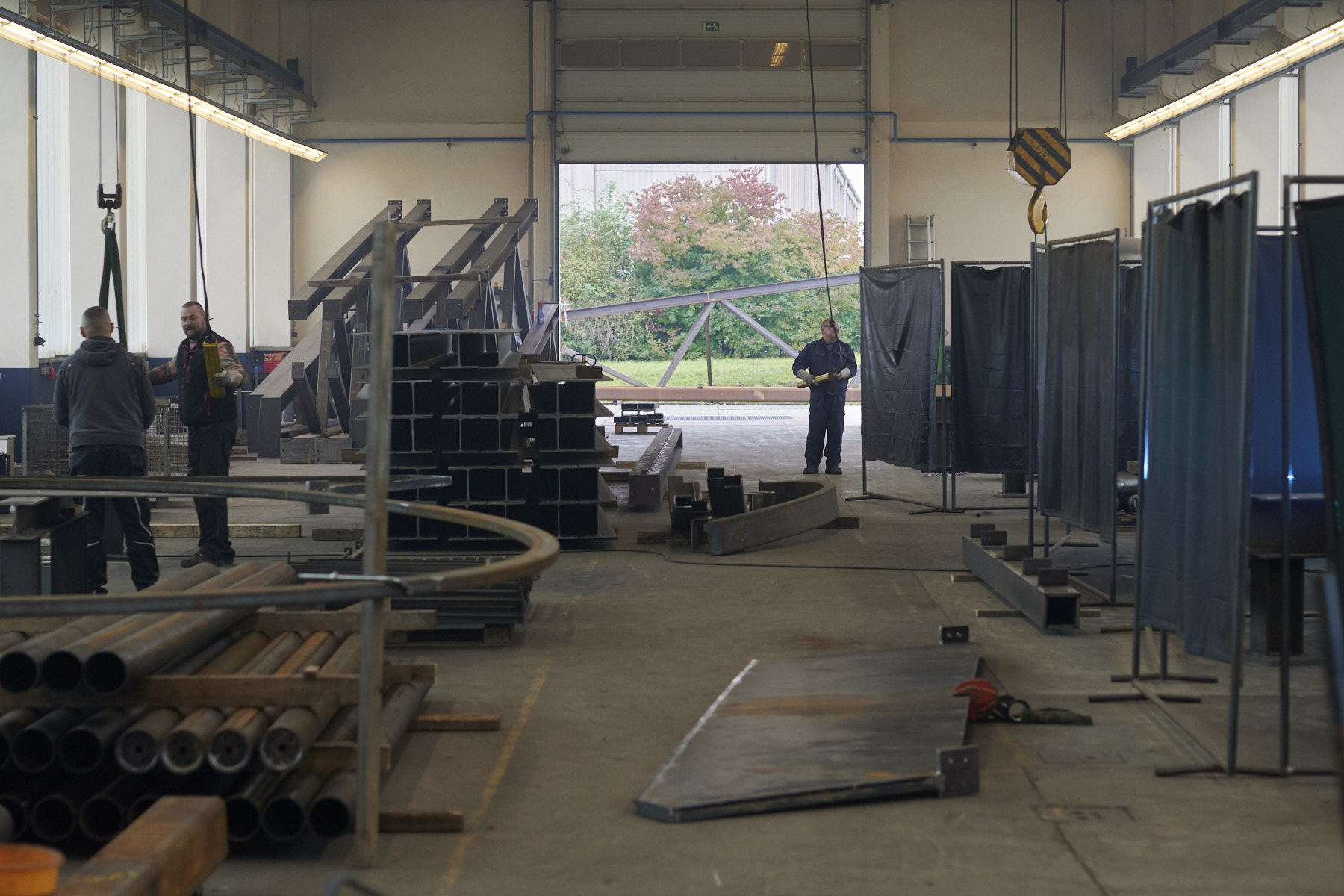

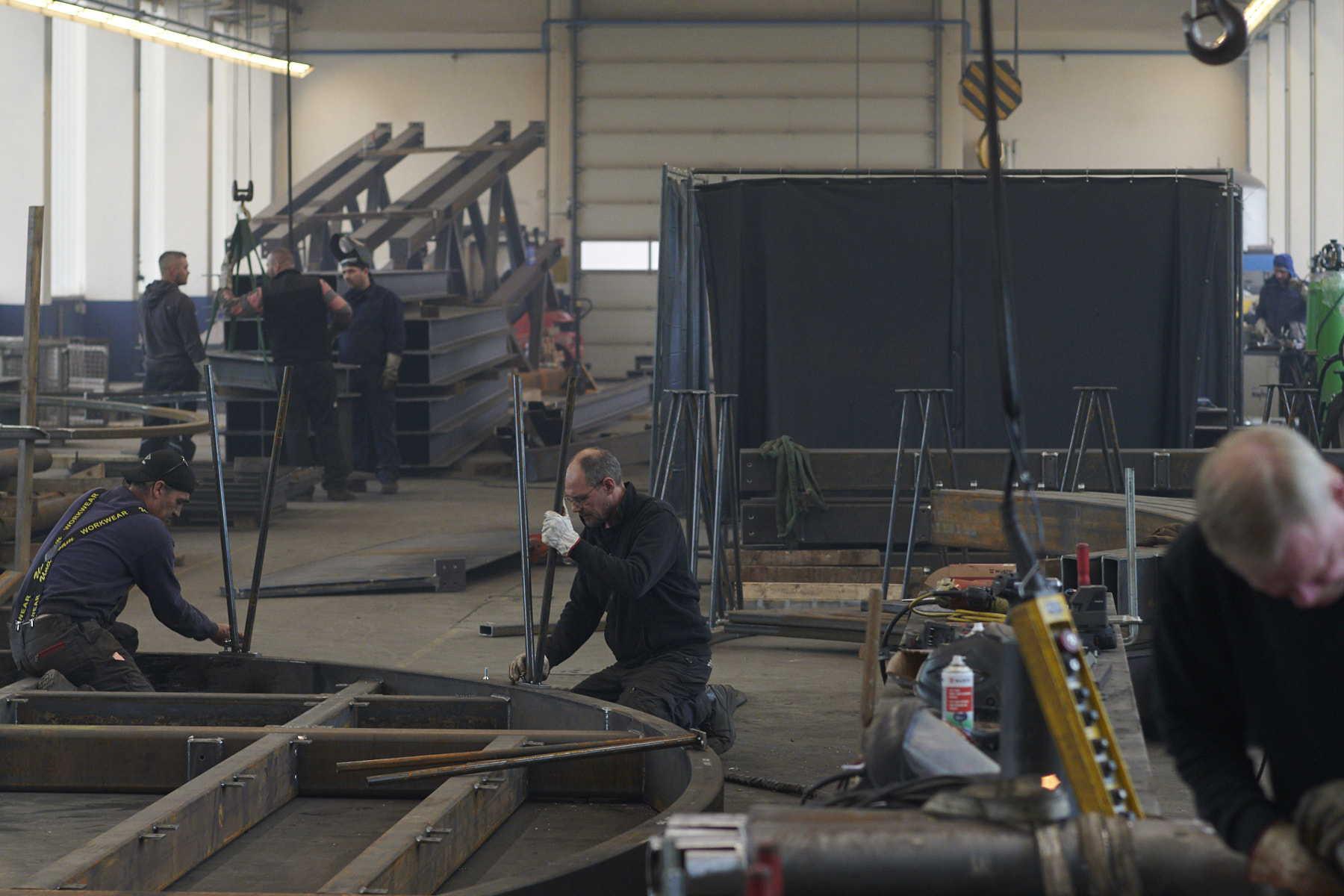

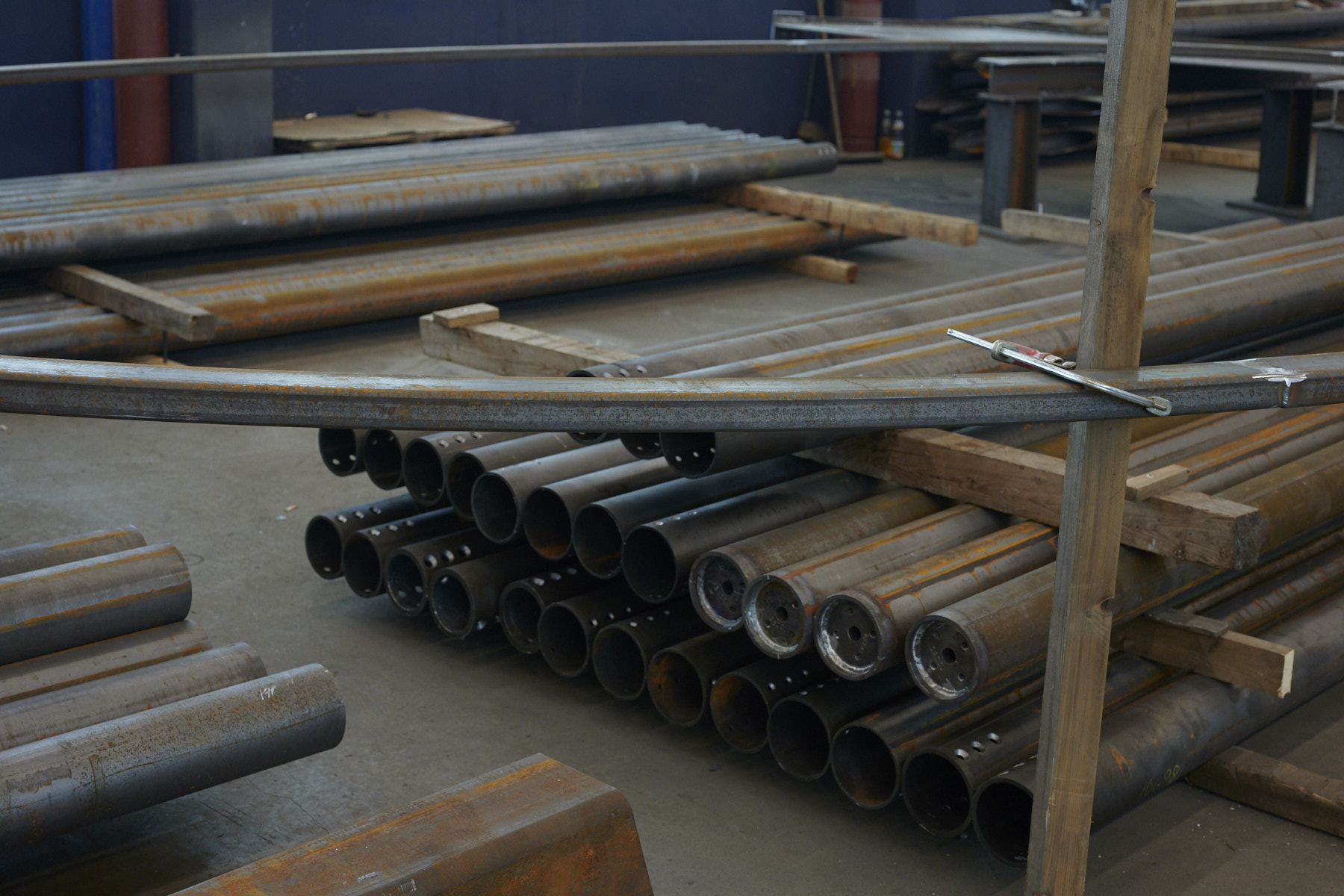

  • Das räumliche Tragwerk wurde aus einzelnen geraden Stäben, X-förmigen Kreuzungspunkten und Y-förmigen Fußpunkten gefertigt, die mittels Fußplatten mit der tragenden Bodenplatte verschraubt wurden. Die nicht sichtbare Verbindung der Stäbe unterhalb der Kreuzungspunkte erfolgte über in die Rohre eingeschweißte Kopfplatten. Oberhalb der Kreuzungspunkte wurden die Stahlrohre mit flächenbündigen Senkkopfschrauben mit den Innenrohren verschraubt und verklebt.

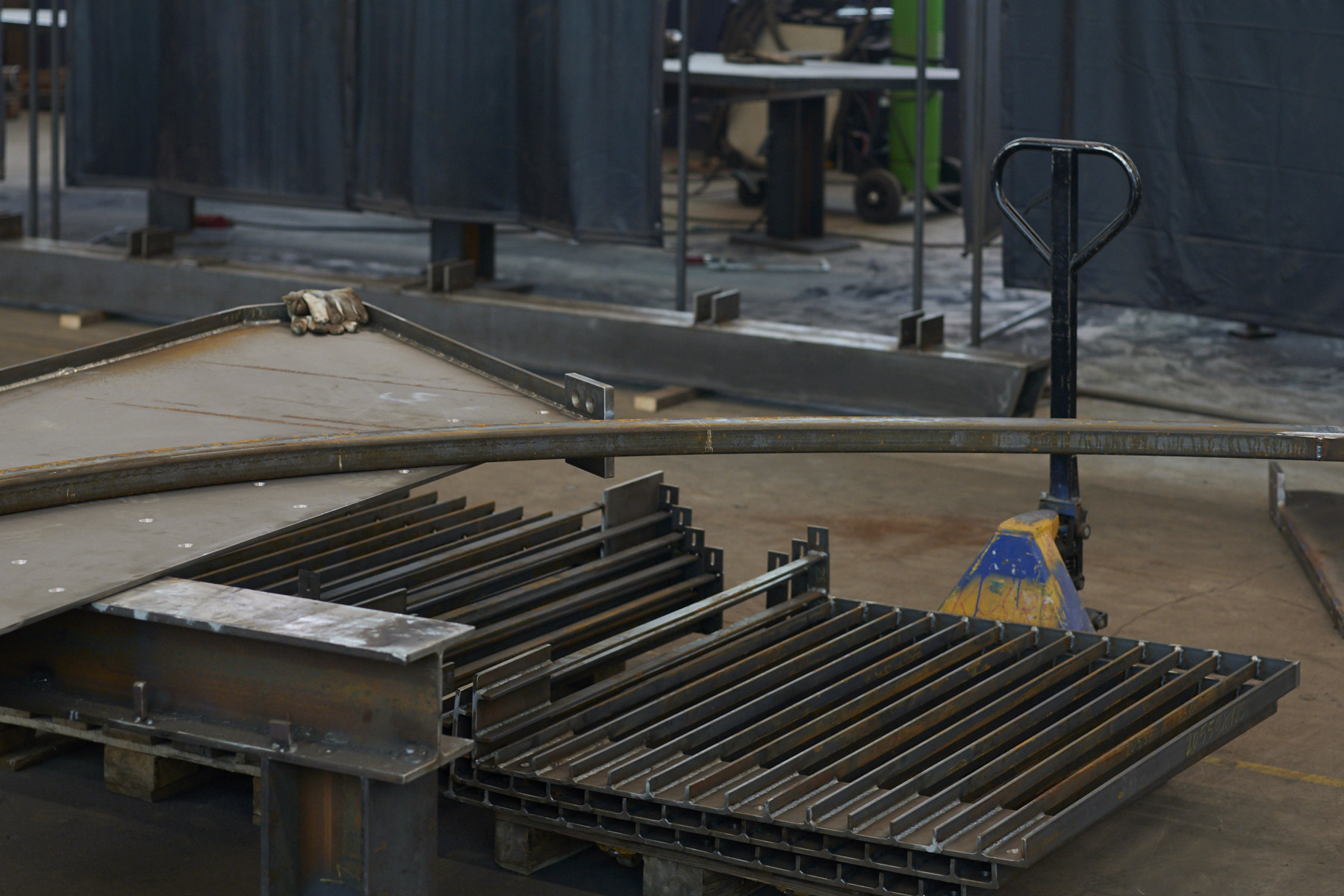

  • Die tragenden Bauteile der Treppen wurden aus gelaserten und gebogenen Stahlblechen, die mit einem Flachstahlhandlauf stabilisiert sind, gefertigt. Über die seitlichen Konsolen der Treppenstufen mit ihren aussteifenden Rundrohren wurden diese nach dem Baukastenprinzip vor Ort miteinander verschraubt.
  • plus
    Hier geht es zum realisierten Projekt Hardtbergturm
